220V 微型减速电机两种主流接线教程：调速电机与定速电机接线详解

发布时间：2026-07-30 11:33:45

作者：小王子

阅读：27

在自动化流水线、小型输送设备、包装器械中，220V 交流减速电机分为调速电机和定速电机两大类，二者接线方式完全不同，接错会出现电机不转、反转无力、烧毁控制器等故障。本文结合实物接线图，清晰拆解两种电机的标准接线、换向方法与安全注意事项。

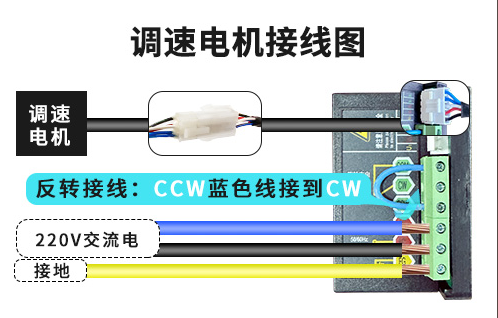

一、调速电机（配调速控制器）接线说明


调速电机必须搭配专用速度控制器使用，支持无极调速、正反转切换，是设备需要调节运转速度时的首选。

1. 供电线路（220V 市电接入）

控制器下方绿色接线端子接入三根市电线路：

蓝色线：220V 零线；

黑色线：220V 火线；

黄绿双色线：保护接地线，务必可靠接地，防止漏电。

火线、零线不分正反，接入后控制器通电指示灯点亮，代表供电正常。

2. 电机连接线对接

电机引出多色线束，通过专用白色插头直插控制器上端接口，无需手动分线，插头防呆设计避免插反，安装便捷。

3. 电机反转调节方法

电机出厂默认正转，如需切换旋转方向，仅需改动一根控制线：

将端子上标注CCW（反转）的蓝色跳线，拔下后改接到CW（正转）端子，通电即可完成转向切换，操作简单，无需改动主电路。

优势：

转向调节无损线路，速度可 0~ 额定转速连续调节，启停平稳，适合输送带、分拣小型设备。

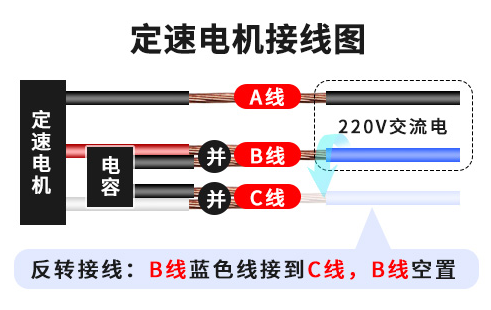

二、定速电机（电容驱动无调速器）接线说明


定速电机自带启动电容，无调速功能，转速固定，结构简单、成本低，多用于无需变速的小型传动机构。

电机引出三根主线 A、B、C，电容并联在 B、C 两根线之间，220V 市电接 A 与 B 实现正转。

1. 标准正转接线

A 线：直接接市电火线；

B 线：同时接市电零线 + 电容一端；

C 线：仅连接电容另一端，不直接接市电。

2. 电机反转调节方法

若转向相反，改动零线接线点位即可：

把原本接 B 线的市电蓝色零线，改接到 C 线上，原 B 线空置、不再接电源，电容依旧并联在 B、C 之间，通电后电机直接反转。

注意要点：

定速电机电容不可拆除，一旦断开电容，电机通电只会嗡嗡响，无法启动，长期通电会烧毁电机绕组。

三、两种电机接线核心区分与安全规范


1. 核心差异对比

配件区别：调速电机依赖调速控制器，定速电机依靠启动电容；

调速能力：调速电机可无极变速，定速电机转速固定；

换向方式：调速电机改动控制器短接线，定速电机调换零线接线端子；

适用场景：频繁变速选用调速款，固定转速低成本选用定速款。

2. 通用安全操作准则

接线前务必断开 220V 总电源，严禁带电插拔线束、调整端子线路；

接地线必须完整连接，潮湿环境作业时不可省略地线，杜绝触电风险；

线路端子铜芯压紧，避免虚接发热，长期使用引发线路老化；

转向调整完成后，先空载通电测试，确认转向、运转无异常再带负载工作；

定速电机电容规格需与电机功率匹配，不可随意更换容量不符的电容。

四、故障快速排查

电机通电不转、只有嗡鸣声：定速电机检查电容是否断线损坏；调速电机检查电机插头是否插紧、控制器供电是否正常；

电机转速无力：调速电机确认调速旋钮参数，定速电机核对电容规格；

外壳轻微带电：检查黄绿接地线是否接牢，接地端无松动、断线。

综上，调速电机与定速电机接线逻辑完全独立，实操时先分清电机类型，对照对应图纸分步接线，规范操作既能保障设备稳定运行，也能规避触电、电机烧毁等安全隐患。
